PagedAttention：分页内存管理 — Block Manager + PagedAttention

为什么需要这一步？连续分配的碎片问题

在前面的调度器实现中，每个请求进入系统时，KV Cache 采用连续分配策略：引擎在显存里预留一段连续空间，大小为 max_new_tokens（最大生成长度）。这带来了严重的显存浪费。

用具体数字说明：

假设：total_kv_slots = 400，8个并发请求

连续分配策略
────────────────────────────────────────────────
每请求预留 max_len = 50 slots（不管实际生成多长）
8 个请求共占用：50 × 8 = 400 slots  ← 显存全满，无法接新请求

实际使用情况（假设平均生成 30 tokens）：
  请求A：用了 28 slots，浪费 22
  请求B：用了 31 slots，浪费 19
  请求C：用了 25 slots，浪费 25
  ...
实际利用率：30 × 8 / 400 = 60%

问题：剩余的 40% 碎片散落在各请求的预留区末尾
      拼不起来，新请求进不来

更极端的情况：如果用户设置 max_new_tokens=512，而模型平均只生成 50 个 token，利用率会跌到约 10%，其余 90% 显存名义上被"占用"却没有存放任何有效数据。

根本原因：连续分配在请求开始时就锁死了空间，而实际需要多少只有生成结束后才知道。

PagedAttention 的解法：借鉴操作系统虚拟内存的分页思想，把 KV Cache 切成固定大小的 Block，按需动态分配，Block 不需要连续。

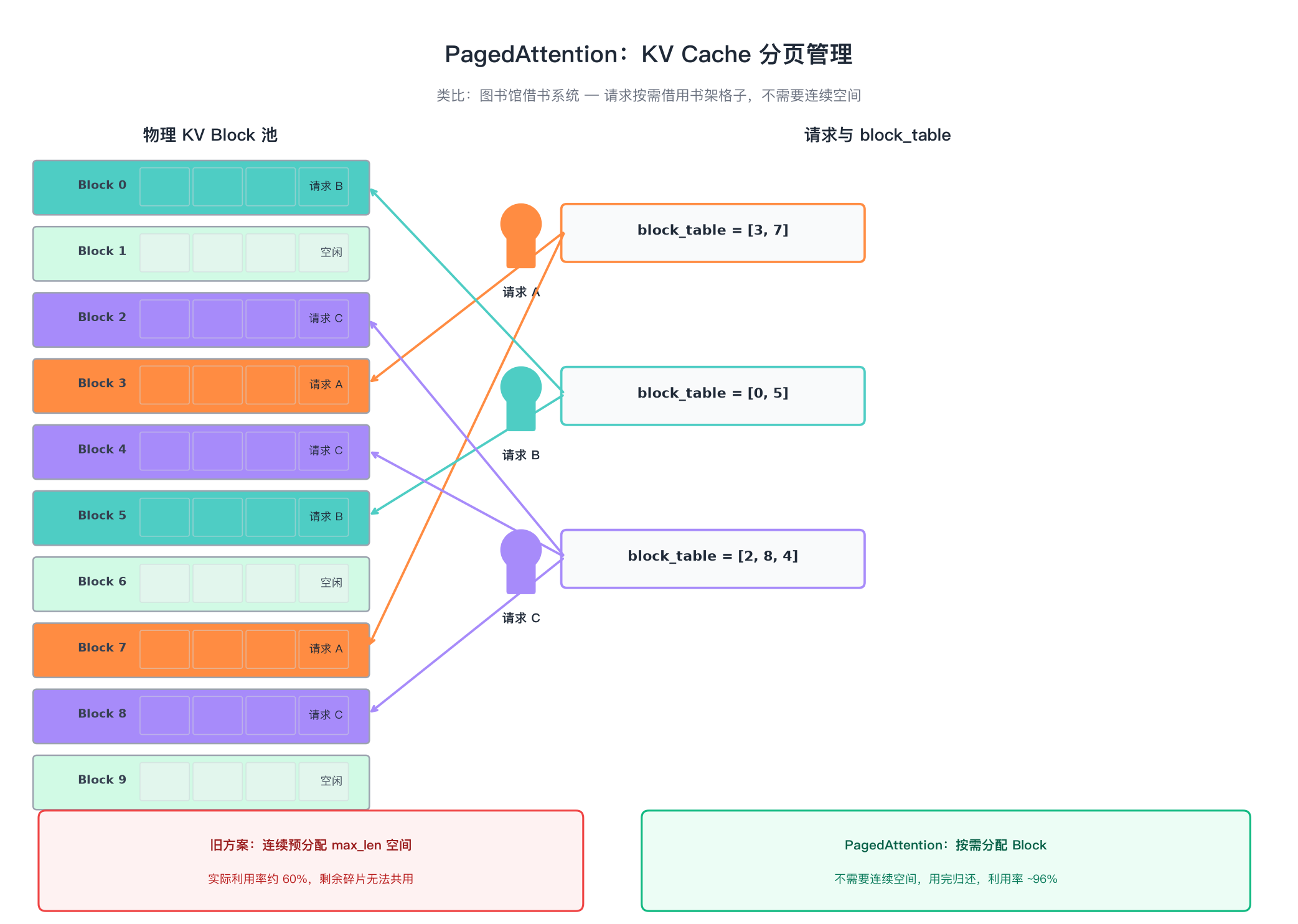

PagedAttention 分页管理示意图

OS 虚拟内存分页的类比

操作系统面对同样的碎片问题（进程需要连续内存，而物理内存是碎的），解决方案是虚拟地址空间：进程看到的是连续的虚拟地址，OS 用页表（page table）将其映射到分散的物理页帧。

PagedAttention 完全照搬这套设计：

操作系统虚拟内存                    PagedAttention KV Cache
──────────────────────────         ──────────────────────────────────
物理内存页帧 (通常 4KB)       ←→   KV Block（存 block_size 个 token 的 K/V 向量）
虚拟地址 (进程视角连续)       ←→   逻辑 token 位置 (0, 1, 2, 3, ...)
页表 page table               ←→   block_table: List[int]
物理帧号 (PFN)                ←→   物理 Block ID
进程创建 → 分配虚拟地址空间 + 建页表  ←→  请求开始 → allocate() + 建 block_table
缺页中断 → 按需分配新页帧    ←→   append_slot() → 按需分配新 Block
进程退出 → 归还页帧          ←→   free() → 归还 Block

两者的核心思想完全相同：上层（进程/模型）看到的是连续的地址空间，底层实际存储可以是分散的物理块，中间用一张映射表（页表/block_table）做翻译。

block_table：逻辑位置到物理槽位的翻译

block_table 是一个整数列表，记录该序列占用的物理 Block ID，按逻辑顺序排列。

以 block_size=4（每个 Block 存 4 个 token 的 K/V）为例：

序列 A：已生成 6 个 token，token_ids = [t0, t1, t2, t3, t4, t5]

block_table = [7, 3]
               ↑   ↑
               逻辑Block[0]映射到物理Block 7
                   逻辑Block[1]映射到物理Block 3

地址翻译（translate_slot）：
  token_pos=0 → block_idx=0, slot_in=0 → 物理槽位 = 7×4+0 = 28
  token_pos=1 → block_idx=0, slot_in=1 → 物理槽位 = 7×4+1 = 29
  token_pos=2 → block_idx=0, slot_in=2 → 物理槽位 = 7×4+2 = 30
  token_pos=3 → block_idx=0, slot_in=3 → 物理槽位 = 7×4+3 = 31
  token_pos=4 → block_idx=1, slot_in=0 → 物理槽位 = 3×4+0 = 12
  token_pos=5 → block_idx=1, slot_in=1 → 物理槽位 = 3×4+1 = 13

物理显存布局（KV Cache tensor 的槽位维度）：
  槽位 ...
  槽位 12  ← 序列A 的 t4 的 K/V
  槽位 13  ← 序列A 的 t5 的 K/V
  槽位 ...
  槽位 28  ← 序列A 的 t0 的 K/V
  槽位 29  ← 序列A 的 t1 的 K/V
  槽位 30  ← 序列A 的 t2 的 K/V
  槽位 31  ← 序列A 的 t3 的 K/V
  槽位 ...

注意：Block 7（槽位28-31）和 Block 3（槽位12-15）在显存里并不相邻，
      但通过 block_table 查表，Attention 计算能正确找到所有 token 的 KV。

翻译公式（来自 block_manager.py）：

python

block_idx        = token_pos // block_size   # 在 block_table 中的下标
slot_in_block    = token_pos  % block_size   # 在该 Block 内的偏移
physical_slot    = block_table[block_idx] * block_size + slot_in_block

translate_slot 在真实 vLLM 中的对应位置

translate_slot 是 Python 层的教学辅助函数，帮助你建立"逻辑位置 → 物理槽位"的直觉。在真实 vLLM 里，这个翻译不在 Python 层执行——Python 只负责把 block_table（整型数组）传给 GPU，翻译逻辑内嵌在 CUDA kernel 里：

教学版（本章）：
  Python: translate_slot(block_table, token_pos) → physical_slot
  用途：演示翻译过程，建立直觉

真实 vLLM：
  Python: 把 block_tables tensor 传入 FlashAttention kernel
  GPU kernel 内部：physical_slot = block_tables[seq_idx][block_idx] * block_size + slot_in_block
  翻译在 GPU 上完成，Python 端不需要逐 token 查询

生产代码里对应的参数是 FlashAttention 的 paged_kv_block_table，或 vLLM 自定义 PagedAttention kernel 里的 block_tables tensor——逻辑完全相同，只是计算发生在 GPU kernel 内而非 Python 函数里。

BlockManager 的核心接口

BlockManager 管理所有物理 Block 的分配与回收，维护一个空闲 Block 队列：

BlockManager 内部状态
────────────────────────────────────────────────────
total_blocks = 10, block_size = 4

物理 Block 池：
  [Block(id=0, ref=0), Block(id=1, ref=0), ..., Block(id=9, ref=0)]
   ↑ 全部在 _free 队列中

_free 队列（deque）：
  [B0, B1, B2, B3, B4, B5, B6, B7, B8, B9]  ← 先进先出

allocate(num_blocks)：从队列头取出指定数量的 Block，设置 ref_count=1，返回 Block ID 列表：

调用 allocate(2) 后：
  _free: [B2, B3, ..., B9]      ← B0、B1 被取出
  返回 block_table = [0, 1]
  Block 0: ref_count = 1
  Block 1: ref_count = 1

append_slot(block_table, token_count)：生成阶段每新增一个 token，检查是否需要新 Block。如果当前 Block 的槽位不够，自动分配新 Block 追加到 block_table：

token_count=5, block_size=4 时：
  需要 Block 数 = ceil(5/4) = 2
  当前 block_table = [0, 1]（已有 2 个）→ 不需要新分配

token_count=9 时：
  需要 Block 数 = ceil(9/4) = 3
  当前 block_table = [0, 1]（只有 2 个）→ 分配 1 个新 Block
  返回 block_table = [0, 1, 新Block_id]

free(block_table)：序列完成生成后，将所有 Block 的 ref_count 减 1，归零的 Block 放回 _free 队列。

ref_count：为什么引用计数？

Block 对象上有 ref_count 字段，free() 是"减引用"而不是"直接回收"。目前 PagedAttention：分页内存管理里每个 Block 只被一个序列持有，ref_count 始终是 0 或 1，看起来多此一举。

这是为 Prefix Caching：相同前缀只算一次的前缀缓存预留的机制：

前缀共享场景（Prefix Caching：相同前缀只算一次 会实现）：

系统提示词（System Prompt）："你是一个有帮助的AI助手..."
  → 对应 Block [0, 1, 2]（已计算并缓存）

请求 X：System Prompt + 用户问题A
  → block_table = [0, 1, 2, 3]    ← Block 0/1/2 共享
  → Block 0 的 ref_count = 2      ← 被系统和请求X共同引用

请求 Y：System Prompt + 用户问题B
  → block_table = [0, 1, 2, 4]    ← Block 0/1/2 共享
  → Block 0 的 ref_count = 3      ← 被系统、请求X、请求Y引用

请求 X 结束时：
  free([0, 1, 2, 3])
  → Block 0/1/2 的 ref_count 减 1（变为 2）→ 不回收，Block Y 还在用
  → Block 3 的 ref_count 变为 0 → 回收 ✅

有了 ref_count，多个序列可以安全地共享同一批物理 Block，只要还有序列在引用，Block 就不会被错误回收。

利用率提升的原因

run.py 中的示例演示了利用率的计算。以 8 个请求、max_len=50、avg_actual=30、block_size=16 为参数：

连续分配（旧方案）：
  总预留 = 50 × 8 = 400 slots
  实际使用 = 30 × 8 = 240 slots
  利用率 = 240 / 400 = 60%
  问题：请求结束前那 20 slots 空着，但别人用不了

分页分配（本方案，block_size=16）：
  每请求实际占用 = ceil(30/16) × 16 = 32 slots（多浪费 2 个尾部槽位）
  总占用 = 32 × 8 = 256 slots
  利用率 = 240 / 256 ≈ 94%
  额外浪费来源：每个序列最后一个 Block 的尾部最多空 block_size-1 个槽

提升：60% → 94%
原因：不再提前锁死 max_len 的空间，真正"用多少占多少"

block_size 越小，尾部浪费越少，但管理开销（Block 数量、block_table 长度）越大。block_size 越大，尾部浪费越多，但元数据开销小。典型实现（如 vLLM）使用 block_size=16 作为默认值，在两者之间取平衡。

engine.py 中 Attention 计算的教学简化

engine.py 里 block 的分配和释放逻辑是真实的，但 attention 计算直接使用 seq.token_ids，没有真正用到 block_table：

python

# 教学版：block_table 只参与分配/释放，attention 仍用完整 token_ids
logits, seq.past_key_values = self.model(
    torch.tensor(seq.token_ids), past_key_values=seq.past_key_values
)

真实 vLLM 的做法：attention kernel 直接接收 block_table，从分散在物理显存中的非连续 Block 里读取 KV Cache：

python

# 真实 vLLM：FlashAttention PagedAttention 接口
flash_attn_with_kvcache(
    Q,
    kv_cache,                      # 全局 KV Cache [total_blocks, block_size, heads, dim]
    block_table=seq.block_table,   # ← 告诉 kernel 去哪些物理 block 读 K/V
    ...
)

block_table 中的物理 Block ID 直接传入 GPU kernel，kernel 内部按 block_table[block_idx] * block_size + slot_in_block 计算物理地址，一次 kernel 调用完成对所有非连续 Block 的 attention 计算。

把 block_table 真正接入 attention 需要 FlashAttention 的 PagedAttention 接口，将在 FlashAttention：SRAM-aware 注意力计算引入。

代码结构

step12_paged_attention/
  block_manager.py   ← BlockManager + Block，本步核心新增
  engine.py          ← PagedAttentionEngine，集成 BlockManager
  scheduler.py       ← 复用 Continuous Batching 调度器 的 Scheduler（无修改）
  model.py           ← 复用 单请求 KV Cache 的 TinyTransformerWithKVCache（无修改）
  run.py             ← 演示 BlockManager 操作 + 利用率对比

engine.py 中集成 BlockManager 的关键逻辑：

python

# prefill 阶段：根据 prompt 长度一次性分配足够的 Block
needed = ceil(len(seq.token_ids) / block_size)
seq.block_table = block_manager.allocate(needed)

# decode 阶段：每新增一个 token，检查并按需追加 Block
seq.block_table = block_manager.append_slot(
    seq.block_table, len(seq.token_ids) + 1
)

# 序列完成：归还所有 Block
if seq.is_done:
    block_manager.free(seq.block_table)

注：本教学版用 past_key_values（Python 列表）实际存储 KV 向量，Block 管理体现在分配逻辑上。生产级实现（vLLM）会在一块连续的显存 tensor 上直接按物理槽位写入/读取 K/V，从而完全消除 Python 对象开销和显存拷贝。

运行

bash

python run.py

预期输出：

总 Block 数: 10，Block 大小: 4
初始空闲 Block 数: 10

分配 2 个 Block: [0, 1]
剩余空闲: 8

逻辑位置 → 物理槽位翻译:
  逻辑位置 0 → Block[0]=0 slot 0 → 物理槽位 0
  逻辑位置 1 → Block[0]=0 slot 1 → 物理槽位 1
  逻辑位置 2 → Block[0]=0 slot 2 → 物理槽位 2
  逻辑位置 3 → Block[0]=0 slot 3 → 物理槽位 3
  逻辑位置 4 → Block[1]=1 slot 0 → 物理槽位 4
  逻辑位置 5 → Block[1]=1 slot 1 → 物理槽位 5
  逻辑位置 6 → Block[1]=1 slot 2 → 物理槽位 6
  逻辑位置 7 → Block[1]=1 slot 3 → 物理槽位 7

释放后空闲: 10

=======================================================
显存利用率：连续分配 vs 分页分配
=======================================================
  连续分配: 每请求预留 50 slots | 利用率 60%
  分页分配: 按需分配 Block（大小=16）| 利用率 94%

  提升: 60% → 94%  ✅

✅ step12_paged_attention 通过

下一步

PagedAttention：分页内存管理解决了单序列的显存碎片问题，但还有一类浪费没有处理：相同前缀被重复计算。

多个请求通常共享同一段系统提示词（System Prompt），每次请求都要重新计算这段 prompt 的 KV Cache，是纯粹的重复计算和显存重复占用。

Prefix Caching：相同前缀只算一次将在 ref_count 机制的基础上，实现前缀缓存（Prefix Caching）：

对于内容相同的 Block，只保留一份物理拷贝
通过 ref_count 让多个序列共享这些 Block
新请求到来时，如果前缀已缓存，直接复用 block_table 中的物理 Block ID，跳过 prefill 计算
